电缆桥架的热胀冷缩问题解决

发布日期:2015-06-24 00:00 点击:

    电缆桥架在我国北方地区,热胀冷缩现象会十分明显,在东北地区,夏季最高温度达40度,冬季最低温度零下40度,这就要求电缆桥架要随温度的变化能正常使用。所以,要正确设计收缩量,下面公式如下:

Δt=11.2 ×10-6×60deg(度)×1000mm

  由此得出结论:

  温差为60℃时 ,Δι =0.672mm/m

  温差为50℃时, Δι =0.560mm/m

  温差为40℃时, Δι =0.448mm/m

  工程设计中直线段电缆汇线桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定:

  当温差为40℃时为50m;

  当温差为50℃时为40m;

  当温差为60℃时为40m;

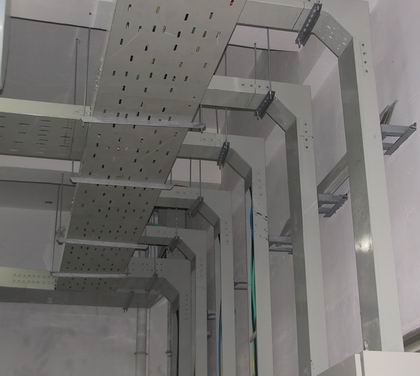

电缆桥架
