什么是钢制托盘式电缆桥架?

您的当前位置: 首 页 >> 新闻中心 >> 产品百科

什么是钢制托盘式电缆桥架?

发布日期:2015-06-26 00:00 来源:http://www.saide.com 点击:

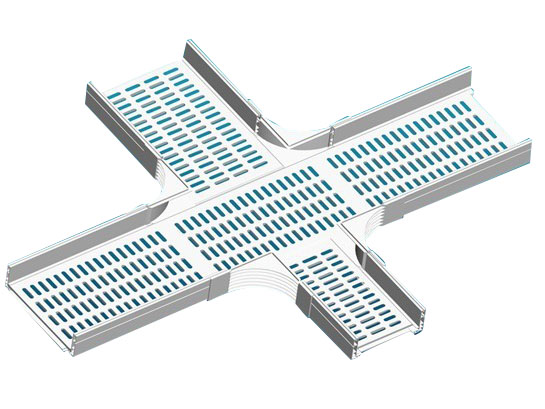

钢制托盘式电缆桥架

一  钢制托盘式电缆桥架特点用途

    托盘式电缆桥架可以说是一个浅显的槽式桥架。对于较柔软的线、缆敷设很方便。所以它最适合用于通信电缆、计算机电缆以及其它电气装备用电线电缆。我厂生产的普通盘架,一般规格均由独张钢板网而成,较大规格的也可以由边板底组焊成型:盘架底面有无花孔又可以分为成有孔盘架和无孔盘架。当盘架配上盖板后即可构成全封闭的电缆桥架,对电缆的防干扰起到良好的作用,应用十分广泛。

    托盘式电缆桥架目前主要用于是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也适用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀锌、喷塑和喷漆三种,在重腐蚀环境中可特殊防腐处理。用喷塑处理时,考虑可靠接地,需用接地排。托盘式电缆桥架备有护罩,需要配护罩时可在订货时注明或按照护罩型号订货,其所有配件与梯级式、槽式、桥架通用。与钢质桥架相比玻璃钢桥架具有重量轻、防腐能力强、使用寿命长、免维护等优点。并且由于桥架本身的标准化、通用化、积木化,因而较之传统的埋管配线方式和地下埋缆方式具有配电灵活、安装迅速、维修简便等优点而获得广泛的应用。

二 钢制托盘式电缆桥架安装方法

    1.托盘式电缆桥架及线槽敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设。

    2.根据电缆桥架及线槽敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

    3.地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。

    4.不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内:

   (1)1kV 以上和1kV 及以下的电缆;

   (2)同一路径向一级负荷供电的双回路电缆;

   (3)应急照明和其他照明的电缆;

   (4)电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离。

    5.在工程条件下安装或检修不需考虑附加集中荷载时,电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。

    6.托盘式电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。

   (1)电缆桥架应在具有腐蚀性液体管道上方。

   (2)电缆桥架应在热力管道下方。

   (3)易燃易爆气体比空气重时,电缆桥架应在管道上方。

   (4)易燃易爆气体比空气轻时,电缆桥架应在管道下方。

    7.电缆桥架与管道之间最小距离见相关标准。

    8.综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。

    9.墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。

    10.材料统计

    (1)桥架:分别统计出各种型号规格桥架的全长,除一该桥架的标准长度,得出桥架的数量外,再增加1%-2%的余量。

    (2)立柱:如采用统一规格的立柱,可用桥架全长除以平均立柱间距,得出立柱数,再增加2%~4%余量。如立柱规格不一,则需分别统计。

    (3)托臂:桥架全长除以托臂平均间距,再增加1%~2%余量,极为总需量。

    (4)其它部件:按其主体数乘以一定比例(视总厂而定)求得其总数。

特殊部件如垂直弯接板,转弯接板等则需分别统计。

三 钢制托盘式电缆桥架的注意事项

     1、电缆桥架的最大载荷,支撑间距应小于允许载荷的支撑跨距。

     2、桥架的安装应以国家规范为准,目前可参照《电缆桥架安装图86SD169》进行。桥架在安装过程中严禁载人,如现场情况有必要时,必须有安全保障设施方可载人,本事项对于不合格或非专业的操作人员尤为重要。

     3、桥架的立柱、托臂支架可与基础预埋件焊接固定,也可采用膨胀螺栓固定,对于现场焊接处一定要做好防腐处理,通常由用户现场涂防腐漆。

     4、电缆桥架架水平敷设是,桥架间的对接处距支承点的距离应在跨距的1/4以内,对于大跨距桥架最好放在支承架上对接,在有弯能或三通的地方则需要单独增加支承点,垂直方向的托臂每隔1.5m设一固定点。

     5、桥架内的电缆应用电缆卡带,或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔2m左右作一固定点;对于垂直敷设的电缆应每隔1~1.5m固定一次,在改变标高的端部也予以固定。

     6、电缆桥架按电力施工规范要求应进行良好的接地,对于镀锌电缆桥架无须有专门的接地装置,其本体即可作为接地干线;对于表面进行非金属处理的桥架则必须有专门的接地装置;桥架的接地线可用vv-16mm²电缆或等截面的铜编织线,该线通常由用户自备,如由本厂供货,则应在合同中注明,长距离的电缆桥架每隔30~50m接地一次。
